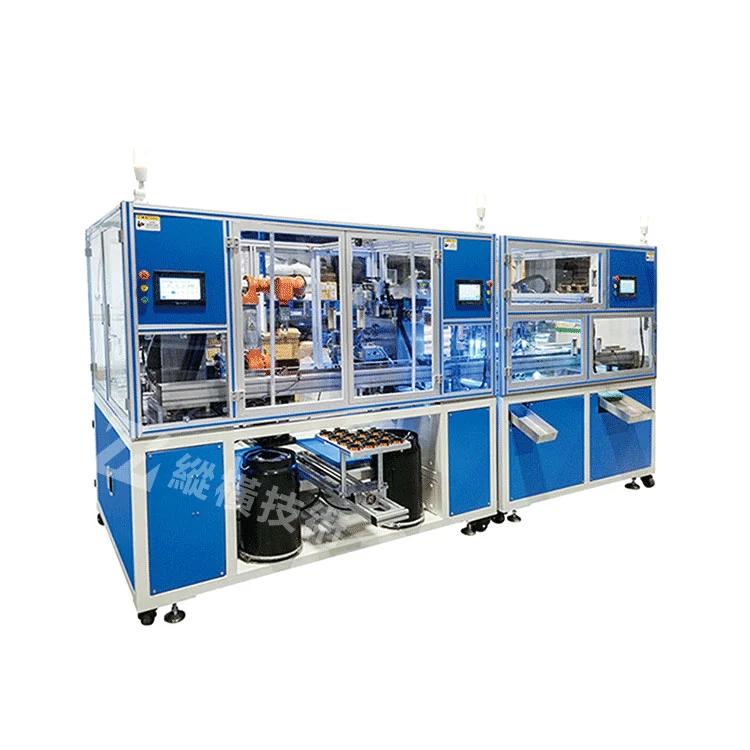

Robotarm utfodring av slingrande CCD -detekteringsmotstånd Svetsning Test Swing Plate Automatisk produktionslinje

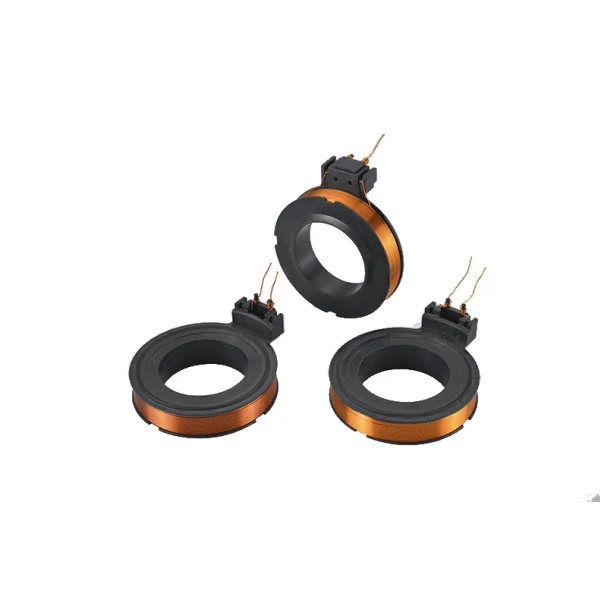

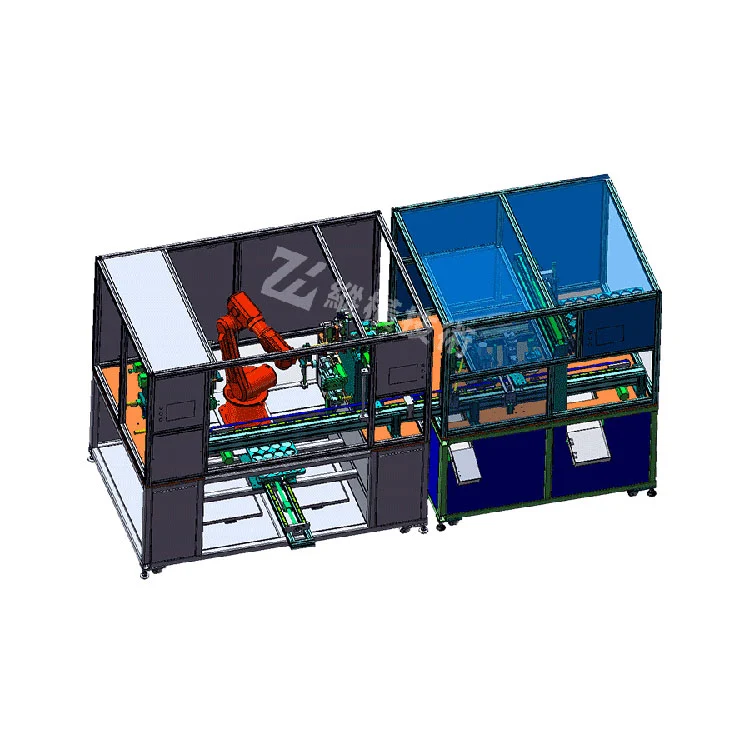

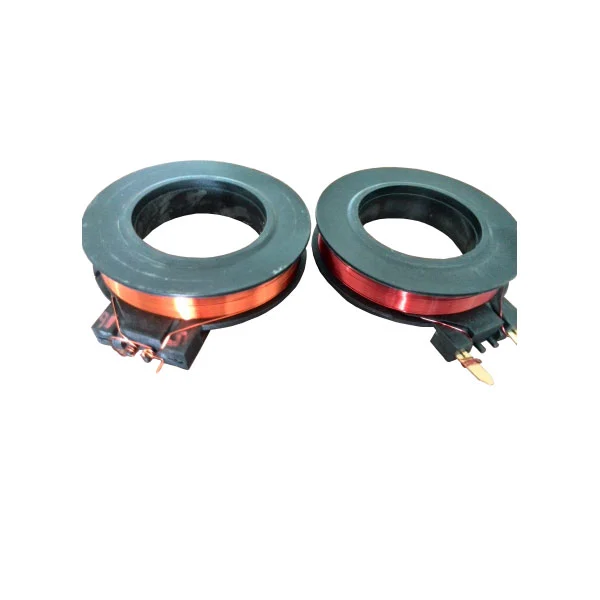

Den robotiska armen som matar lindande CCD -detekteringsmotstånd Svetsning Test Swing Plate Automatisk produktionslinje Antar den automatiska lindning, svets- och detekteringsmonteringslinje driftläge. Transportarmen klämmer automatiskt på skelettet och lägger det i lindningsmaskinen för lindning. När lindningen är klar svetsas den emaljerade tråden automatiskt till plug-in med hjälp av motståndssvetsning; Efter svetsning utförs CCD -planhet och detektering av motståndsvärde.

1. Lindningsoperation för dubbel maskiner.

2. Terminalslindning kan realiseras och den terminala lindningen kan vara vertikalt och horisontellt.

3. Lindningen är platt, och det finns ingen övergång eller ackumulering av lindning.

4. CCD Automatisk platthetsdetektering (detektion och bedömning enligt prover) flyter kvalificerade delar till nästa process för manuell återinspektion (manuell återinspektionsstation läggs till för tidig produktion eller specialkvalitetskontroll), och okvalificerade delar placeras automatiskt i den defekta produktlådan.

5. Den lindande sorten kan snabbt ändras och de snabba klämmorna för olika produkter är utbytbara.

6. Bearbetningsmetod för trådhuvud: a. Dra av eller klipp med pneumatiska sax; b. Avfallstråden faller in i spilltrådplatsen.

7. 7-tums LCD-pekskärmsprogrammering, tillhandahåller interaktivt visuellt undervisningssystem för mänsklig dator, och uppnår WYSIWYG-programmeringseffekt.

8. CCD Automatisk flathetsdetektering (upptäckt och bedömning enligt prover) flyter kvalificerade delar till nästa process för manuell återinspektion (manuell återinspektionsstation läggs till för tidig produktion eller specialkvalitetskontroll), och okvalificerade delar placeras automatiskt i den defekta rutan.

9. Den defekta rutan är låst med ett lås för att förhindra att operatörerna tar defekta produkter från defekt rutan för fortsatt användning.

10. Programmet mot motståndssvetsning har ett elektrodhuvudsvetningsantal (inställt i processen) och sätter en varning för slipning (eller ersätter) elektroden efter ett visst antal svetsning.

11. Under motståndssvetsningsprocessen kommer det inte att finnas någon explosionssvetsning, läckesvetsning och andra fenomen.

12. Automatisk motståndsvärdeupptäckt, kvalificerade delar lossas och lagras och okvalificerade delar placeras i den defekt rutan.

13. Spindeln och x, y och z tre dimensioner använder alla AC -servomotorer, och körhastigheten och positioneringshastigheten för varje axel är snabba och exakta.

14. Kontrollområdet är utrustat med start- och nödstoppknappar, vilket är lätt att använda och användarvänligt.
